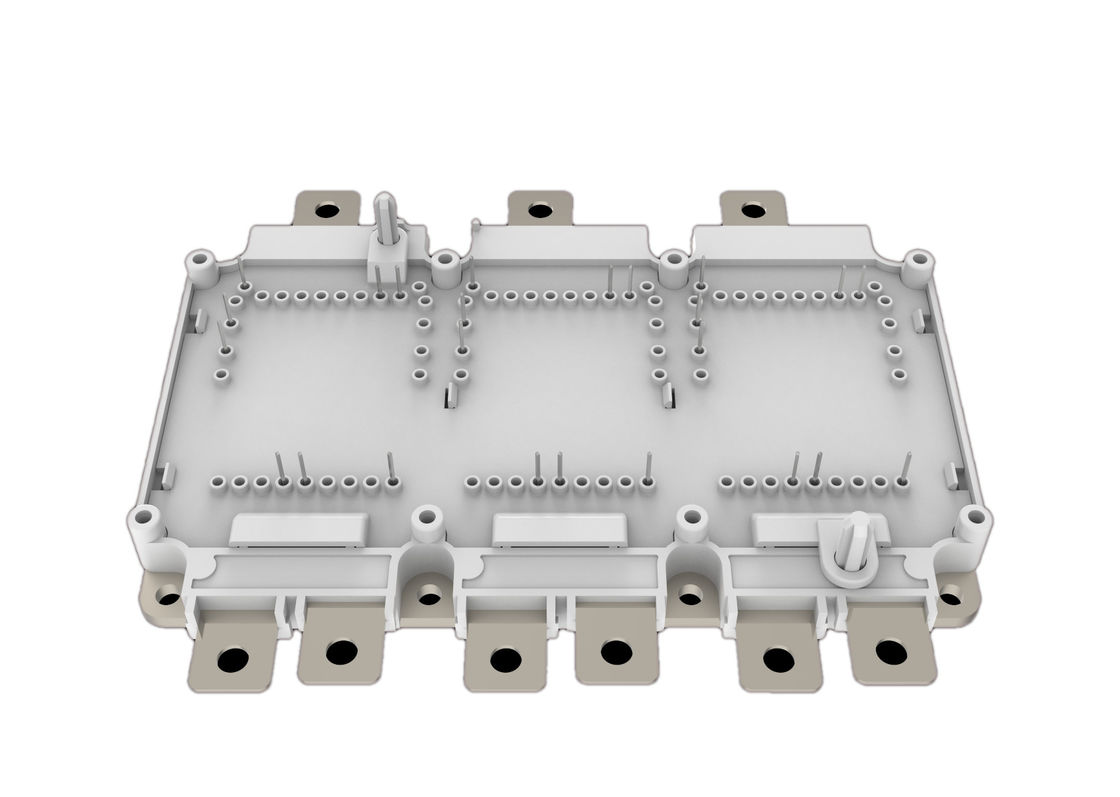

750 V 820A IGBT Pełne mostek Moduł
750 V 820A IGBT
![]()
Charakterystyka:
D Technologia 750V Trench+ Field Stop
□ Diody z szybkim i miękkim odzyskiwaniem
□ VCE ((sat)o dodatnim współczynniku temperatury
□ Niskie straty w przypadku zmiany
□ Niestabilność w krótkim obwodzie
Typowe Zastosowanie:
□ napędów silnikowych
□ Pojazdy hybrydowe
□ zastosowania w branży motoryzacyjnej
D Pojazdy rolnicze użytkowe
![]()
Pakiet
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
|
Napięcie badawcze izolacji |
VISOL | RMS, f = 0 Hz, t = 1 s |
4.2 |
kV |
|||
|
Materiał podstawy modułu |
Cu |
||||||
|
Izolacja wewnętrzna |
(klasa 1, IEC 61140) Podstawowa izolacja (klasa 1, IEC 61140) |
Al.2O3 |
|||||
|
Odległość wędrowania |
dCrype | terminal do zlewu cieplnego | 9.0 |
mm |
|||
| dCrype | terminal do terminalu | 9.0 | |||||
|
Wypuszczenie |
dZrozumiałem | terminal do zlewu cieplnego | 4.5 |
mm |
|||
| dZrozumiałem | terminal do terminalu | 4.5 | |||||
|
Indeks porównawczy śledzenia |
CTI |
> 200 |
|||||
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | |||||
|
Moduł indukcyjności wędrownej |
LsCE |
10 |
nH | ||||
|
Moduł oporu ołowiowego, końcówki - chip |
RCC+EE | TC= 25°C |
0.75 |
mΩ |
|||
|
Temperatura przechowywania |
Tstg |
-40 |
125 |
°C |
|||
|
Moment montażowy do montażu modułu |
M4 | podłoża do zlewu cieplnego |
1.8 |
2.2 |
Nm |
||
| M3 | PCB do ramy |
0.45 |
0.55 |
Nm |
|||
|
Waga |
G |
725 |
g |
||||
![]()
IGBT
Maksymalny Rated Wartości
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |
|
Napięcie kolektoru-emiteru |
VCES | Twj= 25°C |
750 |
V |
|
|
Maksymalne napięcie w drzwiach emiterów |
VGES |
± 20 |
V |
||
|
Przejściowe napięcie bramy-emiter |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
|
Wdrożony prąd kolektorów |
ICN |
820 |
A |
||
|
Prąd stały w kolektorze prądu stałego |
Ja...C | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
|
Prąd pulsujący kolektor,tp ograniczony przez Tjmax |
ICpulse |
1640 |
A |
||
|
Rozpraszanie mocy |
Ptot | TF= 75°C |
769 |
W |
|
![]()
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | |||||
|
Napięcie nasycenia zbiornika-emiteru |
VCE (sat) | Ja...C= 450A, VGE=15V | Twj= 25°C | 1.20 | 1.40 |
V |
|
| Twj= 125°C | 1.24 | ||||||
| Twj= 150°C | 1.27 | ||||||
| Ja...C=820A, VGE=15V | Twj= 25°C | 1.40 | 1.60 | ||||
| Twj= 125°C | 1.55 | ||||||
| Twj= 150°C | 1.60 | ||||||
|
Progowe napięcie bramy |
VGE ((th) | VCE=VGEJa...C= 9,6 mA |
5.1 |
5.8 |
6.5 |
V |
|
|
Prąd odcięty od kolektora do emiterów |
ICES | VCE=750V, VGE=0V | Twj= 25°C | 100 | μA | ||
| Twj= 150°C | 5 | mA | |||||
|
Prąd wycieku z bramy emiterów |
IGES | VCE=0V,VGE=±20V, Twj= 25°C |
-200. |
200 |
nA |
||
|
Opłata bramy |
QG | VCE=400V, IC= 450A, VGE=-8/+15V |
1.6 |
μC |
|||
|
Rezystor bramy wewnętrznej |
RGint |
0.8 |
Ω |
||||
|
Pojemność wejściowa |
Cies | VCE=25V, VGE=0V, f =100kHz |
42.4 |
nF |
|||
|
Pojemność wyjściowa |
Coes |
3.1 |
|||||
|
Pojemność odwrotnego przenoszenia |
Cres |
0.8 |
|||||
|
Czas opóźnienia włączenia, obciążenie indukcyjne |
Td (włączony) |
VCC= 400 V,IC= 450A RGon= 2,5Ω, VGE=-8/+15V |
Twj= 25°C | 90 | n | ||
| Twj= 125°C | 92 | n | |||||
| Twj= 150°C | 96 | n | |||||
|
Czas wzrostu, obciążenie indukcyjne |
tr | Twj= 25°C | 64 | n | |||
| Twj= 125°C | 68 | n | |||||
| Twj= 150°C | 70 | n | |||||
|
Czas opóźnienia wyłączenia, obciążenie indukcyjne |
td ((wyłączony) |
VCC= 400 V,IC= 450A RGoff.= 5,1Ω, VGE=-8/+15V |
Twj= 25°C | 520 | n | ||
| Twj= 125°C | 580 | n | |||||
| Twj= 150°C | 590 | n | |||||
|
Czas upadku, obciążenie indukcyjne |
tf | Twj= 25°C | 200 | n | |||
| Twj= 125°C | 310 | n | |||||
| Twj= 150°C | 320 | n | |||||
|
Strata energii włączania na impuls |
Eon | VCC= 400 V,IC= 450A RG= 2,5Ω,RGoff.= 5,1Ω VGE=-8/+15V | Twj= 25°C | 15.0 | mJ | ||
| Twj= 125°C | 18.0 | mJ | |||||
| Twj= 150°C | 20.0 | mJ | |||||
|
Wyłącz utrata energii na impuls |
Eof | Twj= 25°C | 33.5 | mJ | |||
| Twj= 125°C | 41.0 | mJ | |||||
| Twj= 150°C | 43.0 | mJ | |||||
![]()
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | |||||
|
Dane SC |
ISC | VGE≤ 15V, VCC=400V | tp≤3 μs Twj= 150°C |
5400 |
A |
||
|
IGBT opór cieplny, płyn chłodzący w połączeniu |
RthJF |
0.13 |
K / W |
||||
|
Temperatura pracy |
TJop |
-40 |
175 |
°C |
|||
Diody
Maksymalny Rated Wartości
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |
|
Powtórne napięcie odwrotne |
VRRM | Twj= 25°C |
750 |
V |
|
|
Wdrożony prąd naprzód |
ICN |
820 |
A |
||
|
Prąd ciągły prądu stałego |
Ja...F | TF= 80°C, Tvjmax= 175°C |
450 |
A |
|
|
Prąd impulsowy diody,tp ograniczony przez TJmax |
IFpulse |
1640 |
|||
Charakterystyka Wartości
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
| Min. | Typowy. | Max, proszę. | |||||
|
Włókno przednie |
VF | Ja...F= 450A, VGE=0V | Twj= 25°C | 1.20 | 1.60 |
V |
|
| Twj= 125°C | 1.16 | ||||||
| Twj= 150°C | 1.14 | ||||||
| Ja...F= 820A, VGE=0V | Twj= 25°C | 1.42 | 1.80 | ||||
| Twj= 125°C | 1.43 | ||||||
| Twj= 150°C | 1.44 | ||||||
|
Odwrotny czas odzyskania |
trr |
Ja...F= 450A dIF/dt=-6700A/μs (T)wj= 150°C) VR= 400 V, VGE=-8V |
Twj= 25°C | 122 |
n |
||
| Twj= 125°C | 160 | ||||||
| Twj= 150°C | 172 | ||||||
|
Maksymalny prąd odwrotnego odzysku |
IRRM | Twj= 25°C | 295 |
A |
|||
| Twj= 125°C | 360 | ||||||
| Twj= 150°C | 375 | ||||||
|
Opłata odwrotna za odzyskanie |
QRR | Twj= 25°C | 28.5 |
μC |
|||
| Twj= 125°C | 40.5 | ||||||
| Twj= 150°C | 43.5 | ||||||
|
Strata energii odzysku odwrotnego na impuls |
Erec | Twj= 25°C | 6.2 |
mJ |
|||
| Twj= 125°C | 11.7 | ||||||
| Twj= 150°C | 13.2 | ||||||
|
Dioda, odporność termiczna, płyn chłodzący |
RthJFD |
0.25 |
K / W |
||||
|
Temperatura pracy |
TJop |
-40 |
175 |
°C |
|||
NTC-thermistor
Charakterystyka Wartości
| Pozycja | Symbol | Warunki | Wartości | Jednostka | |
|
Oporność znamionowa |
R25 | TC= 25°C |
5.00 |
kΩ |
|
|
Wartość B |
R25/50 |
3375 |
K |
||
Produkcja charakterystyczna (typowa) Wydajność charakterystyczny (typowy)
Ja...C= f (V)CE) Twj= 150°C
![]()
IGBT
Przeniesienie charakterystyczne (typowe) Straty przełączania IGBT (typowe)
Ja...C= f (V)GE) VCE= 20V E = f (RG)
VGE= -8/+15V, IC= 450A, VCE= 400V
![]()
IGBT(RBSOA)
Straty przełączania IGBT (typowe) Odwrotne stronniczość bezpieczne działający Obszar (RBSOA)
E = f (IC) IC=f (V)CE)
VGE= -8/+15V, RGon= 2,5Ω,RGoff.= 5.1Ω, VCE= 400 V VGE= -8/+15V, Rgoff= 5.1Ω, Twj= 150°C
![]()
Typowe pojemność jako funkcja kolektor-emiter napięcie Ładowanie bramkowe (typowe)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 450A, VCE= 400V
![]()
IGBT
IGBT przejściowe termiczne Impedancja Do przodu charakterystyczny z Diody (typowy)
Zth(j-c) = f (t) IF= f (V)F)
![]()
Straty przełączania Dioda (typowe) Straty przełączania Dioda (typowe)
ERec= f (RG) ERec= f (IF)
Ja...F= 450A, VCE= 400V RG= 2,5Ω, VCE= 400V
![]()
Diody przejściowe ciepło impedancja NTC-temperatura termistora charakterystyczny (typowy)
Zth(j-c) = f (t) R = f (T)
![]()
