1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S

Name: 1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS12MA12E4S
Price: Negotiable USD
Availability: InStock

Szczegóły produktu

Numer modelu: SPS12MA12E4S

Warunki płatności i wysyłki

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200V Sic Moc Mosfet, 1200V SiC dyskrety, Zastosowany Sic Power Mosfet


Aktualna ocena:	40A	Opłata za bramkę:	120nC
Bramka napięcia progowego:	4V	Napięcie izolacji:	2500 V
Bezołowiowe:	- Tak, tak.	Styl montażu:	Przez dziurę
Odporność na stan:	0.015Ω	Rodzaj opakowania:	TO-247
Odwróć czas odzyskiwania:	25ns	Zgodne z wymogami Rohs:	- Tak, tak.
Czas wytrzymania zwarcia:	10μs	Częstotliwość przełączania:	100kHz
Zakres temperatury:	-40°C do 175°C	Poziom napięcia:	1200 V

Aktualna ocena:	40A
Opłata za bramkę:	120nC
Bramka napięcia progowego:	4V
Napięcie izolacji:	2500 V
Bezołowiowe:	- Tak, tak.
Styl montażu:	Przez dziurę
Odporność na stan:	0.015Ω
Rodzaj opakowania:	TO-247
Odwróć czas odzyskiwania:	25ns
Zgodne z wymogami Rohs:	- Tak, tak.
Czas wytrzymania zwarcia:	10μs
Częstotliwość przełączania:	100kHz
Zakres temperatury:	-40°C do 175°C
Poziom napięcia:	1200 V

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S

Wymagania w odniesieniu do urządzeń z silnikiem stałym

1200 V 12mΩ SiC MOSFET

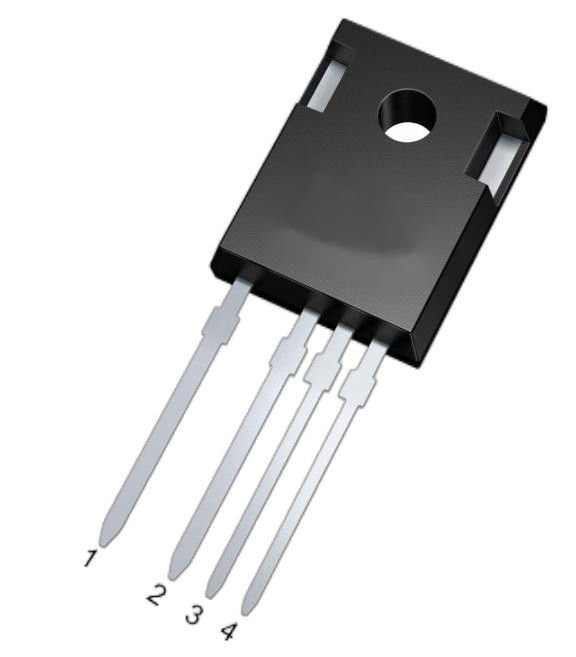

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 0

Charakterystyka:

□ Wysokie napięcie blokujące z niskim rezystancją włączania

□ Szybkie przełączanie przy niskich pojemnościach

□ Szybka dioda wewnętrzna o niskim odzysku odwrotnym (Qrr)

Typowe Zastosowanie:

□ Inwertery fotowoltaiczne

□ Ładowarki

D Systemy magazynowania energii

□ Zasilanie przemysłowe

□ Silniki przemysłowe

Maksymalny Oceny ratingowe @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Wartości	Jednostka
Napięcie źródła odpływu	VDSmax	VGS=0V, ID=100μA	1200	V
Napięcie źródła bramy	VGSop	Statyczny	-5/+20	V
Maksymalne napięcie źródła bramy	VGSmax	Statyczny	-8/+22	V
Prąd ciągłego odpływu	Identyfikacja	VGS=20V, Tc=25°C	214	A
Prąd ciągłego odpływu	Identyfikacja	VGS=20V, Tc=100°C	151	A
Prąd odpływowy pulsowy	Id ((puls)	Szerokość pulsu tp ograniczona przez Tjmax	400	A
Rozpraszanie mocy	PD	TC=25°C, Tj=175°C	938	W
Zakres skrzyżowania operacyjnego	Tj		-55 do +175	°C
Zakres temperatury przechowywania	Tstg		-55 do +175	°C

Elektryczne Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Wartości Min. Typowy. Max.			Jednostka
Napięcie rozbicia źródła odpływu	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Napięcie prógów bramy	VGS ((th)	VDS=VGS, ID=40mA	2.0	2.7	3.5	V
Napięcie prógów bramy	VGS ((th)	VDS=VGS, ID=40mA, Tj=175°C	-	1.9	-	V
Prąd odpływowy z napięciem bramy zerowej	IDSS	VDS=1200V, VGS=0V	-	2	100	μA
Prąd wycieku z bramy	IGSS	VGS=20V, VDS=0V	-	10	100	nA
Odporność na stan źródła odpływu	RDS (włączony)	VGS=20V, ID=100A	-	12	20	mΩ
		VGS=20V, ID=100A, Tj=175°C	-	20	-
		VGS=18V, ID=100A	-	13	25
		VGS=18V, ID=100A, Tj=175°C	-	21	-
Transprzewodnictwo	gfs	VDS=20V, IDS=100A	-	60	-	S
Transprzewodnictwo	gfs	VDS=20V, IDS=100A, Tj=175°C	-	52	-	S
Włączenie energii przełącznikowej (FWD)	Eon	VDS=800V, VGS=-5V/20V, ID=100A, RG(ext)=5Ω, L=100μH, Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	mJ
Energia wyłączenia (FWD)	Eof		-	3.7	-	mJ
Czas opóźnienia włączania	Td (włączony)	VDD=800V, VGS=-5V/20V, ID=100A,RG(ext)=5Ω, L=100μH	-	24	-	n
Czas wzrostu	tr		-	149	-
Czas opóźnienia wyłączenia	td ((wyłączony)		-	145	-
Czas jesieni	Tf		-	49	-
Ładunek bramkowy do źródła	Qgs	VDS=800V, VGS=-5V/20V, ID=100A	-	215	-	nC
Ładunek od bramy do odpływu	Qgd		-	179	-
Całkowita opłata za bramę	Qg		-	577	-
Pojemność wejściowa	Ciss	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	8330	-	pF
Pojemność wyjściowa	Coss		-	343	-
Pojemność odwrotnego przenoszenia	CRS		-	57	-
COSS Przechowywana energia	Eoss		-	217	-	μJ
Odporność wewnętrzna bramy	RG(int)	f=1MHz, VAC=25mV	-	0.8	-	Ω

Odwrót Diody Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja Symbol		Warunki	Wartości Jednostka Min. Typowy. Max.
Włókno diody naprzód	VSD	VGS=-5V, ISD=50A	-	4.7	7	V
Włókno diody naprzód	VSD	VGS=-5V, ISD=50A, Tj=175°C	-	3.8	-	V
Prąd ciągły diodowy	IS	VGS=-5V	-	214	-	A
Odwrotny czas odzyskiwania	trr	VGS=-5V,	-	46	-	n
Opłata odwrotna za odzyskanie	Qrr	ISD=100A,	-	1	-	nC
Szczyt odwrotnego prądu odzysku	Irrm	VR=800V, di/dt=1597A/μs	-	37	-	A

Odwrót Diody Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja Symbol		Warunki	Wartości Jednostka
Odporność termiczna od połączenia do obudowy	RθJC		-	0.16	-	°C/W
Odporność termiczna od połączenia do otoczenia	RθJA		-	32	-	°C/W

Typowa wydajność

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 4

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 5

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 6

Typowa wydajność

Typowa wydajność

Jest to 1200V MOSFET z węglem krzemowym (SiC) o oporności 12 miliohm (12mΩ).co sprawia, że nadają się do wydajnych zastosowań elektronicznych, takich jak przetworniki wysokiej częstotliwości i pojazdy elektryczne.

Pakiet Opis: TO-247-4L

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 18

1200V 12mΩ Sic moc Mosfet dyskrety DS-SPS12MA12E4S 19
