1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0

Name: 1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0
Brand: 1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0
SKU: SPS40MA12E4S
Rating: 4.8 (140 reviews)

Szczegóły produktu

Numer modelu: SPS40MA12E4S

Warunki płatności i wysyłki

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hybrydowe dyskrety SiC 1200 V, 1200V Sic Mosfet, OEM Hybrid SiC Discretes


Spadek napięcia diody ciała:	1,5 V	Aktualna ocena:	20A
Opłata za bramkę:	20nC	Bramka napięcia progowego:	4V
Napięcie izolacji:	2500 V	Maksymalna temperatura złącza:	175°C
Odporność na stan:	0,1 Ω	Pojemność wyjściowa:	50pF
Rodzaj opakowania:	TO-247	Odwróć czas odzyskiwania:	20ns
Czas wytrzymania zwarcia:	10μs	Częstotliwość przełączania:	100kHz
Zakres temperatury:	-55°C do +175°C	Poziom napięcia:	1200 V

Spadek napięcia diody ciała:	1,5 V
Aktualna ocena:	20A
Opłata za bramkę:	20nC
Bramka napięcia progowego:	4V
Napięcie izolacji:	2500 V
Maksymalna temperatura złącza:	175°C
Odporność na stan:	0,1 Ω
Pojemność wyjściowa:	50pF
Rodzaj opakowania:	TO-247
Odwróć czas odzyskiwania:	20ns
Czas wytrzymania zwarcia:	10μs
Częstotliwość przełączania:	100kHz
Zakres temperatury:	-55°C do +175°C
Poziom napięcia:	1200 V

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0

Solid Power-DS-SPS40MA12E4S-S03130001 V1.0

1200 V 40mΩ SiC MOSFET

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 0

Charakterystyka:

□ Wysokie napięcie blokujące z niskim rezystancją włączania

□ Szybkie przełączanie przy niskich pojemnościach

□ Szybka dioda wewnętrzna o niskim odzysku odwrotnym (Qrr)

Typowe Zastosowanie:

□ Inwertery fotowoltaiczne

□ Ładowarki

D Systemy magazynowania energii

□ Zasilanie przemysłowe

□ Silniki przemysłowe

Maksymalny Oceny ratingowe @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Wartości	Jednostka
Napięcie źródła odpływu	VDSmax	VGS=0V, ID=100μA	1200	V
Napięcie źródła bramy	VGSop	Statyczny	-5/+20	V
Maksymalne napięcie źródła bramy	VGSmax	Statyczny	-8/+22	V
Prąd ciągłego odpływu	Identyfikacja	VGS=20V, Tc=25°C	75	A
Prąd ciągłego odpływu	Identyfikacja	VGS=20V, Tc=100°C	53
Prąd odpływowy pulsowy	Id ((puls)	Szerokość pulsu tp ograniczona przez Tjmax	120	A
Rozpraszanie mocy	PD	TC=25°C, Tj=175°C	366	W
Zakres skrzyżowania operacyjnego	Tj		-55 do +175	°C
Zakres temperatury przechowywania	Tstg		-55 do +175	°C

Elektryczne Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Min.	Wartości Typowy.	Max.	Jednostka
Napięcie rozbicia źródła odpływu	V ((BR) DSS	VGS=0V, ID=100μA	1200	-	-	V
Napięcie prógów bramy	VGS ((th)	VDS=VGS, ID=10mA	2.0	2.8	3.5	V
Napięcie prógów bramy	VGS ((th)	VDS=VGS, ID=10mA, Tj=175°C	-	1.9	-	V
Prąd odpływowy z napięciem bramy zerowej	IDSS	VDS=1200V, VGS=0V	-	1	100	μA
Prąd wycieku z bramy	IGSS	VGS=20V, VDS=0V	-	10	100	nA
Odporność na stan źródła odpływu	RDS (włączony)	VGS=20V, ID=35A	-	40	60	mΩ
		VGS=20V, ID=35A, Tj=175°C	-	64	-
		VGS=18V, ID=35A	-	43	70
		VGS=18V, ID=35A, Tj=175°C	-	67	-
Transprzewodnictwo	gfs	VDS=20V, IDS=35A	-	20	-	S
Transprzewodnictwo	gfs	VDS=20V, IDS=35A, Tj=175°C	-	18	-	S
Włączenie energii przełącznikowej (FWD)	Eon	VDS=800V, VGS=-5V/20V, ID=35A,	-	635	-
		VDS=800V, VGS=-5V/20V, ID=35A,
Energia wyłączenia (FWD)	Eof	RG ((ext) = 2,5Ω, L=200μH, Tj=25°C FWD=SPS40MA12E4S	-	201	-	μJ
Czas opóźnienia włączania	Td (włączony)		-	9	-
Czas wzrostu	tr	VDD=800V,	-	30	-
Czas wzrostu	tr	VGS=-5V/20V, ID=35A,	-	30	-	n
Czas opóźnienia wyłączenia	td ((wyłączony)	VGS=-5V/20V, ID=35A,	-	31	-	n
Czas opóźnienia wyłączenia	td ((wyłączony)	RG ((ext) = 2,5Ω, L=200μH	-	31	-
Czas jesieni	Tf		-	12	-
Ładunek bramkowy do źródła	Qgs	VDS=800V, VGS=-5V/20V, ID=35A	-	40	-
Ładunek od bramy do odpływu	Qgd		-	60	-	nC
Całkowita opłata za bramę	Qg		-	163	-
Pojemność wejściowa	Ciss	VGS=0V, VDS=1000V f=1MHz VAC=25mV	-	2534	-	pF
Pojemność wyjściowa	Coss		-	110	-
Pojemność odwrotnego przenoszenia	CRS		-	26	-
COSS Przechowywana energia	Eoss		-	70	-	μJ
Odporność wewnętrzna bramy	RG(int)	f=1MHz, VAC=25mV	-	1.6	-	Ω

Odwrót Diody Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Min.	Wartości Typowy.	Max.	Jednostka
Włókno diody naprzód	VSD	VGS=-5V, ISD=20A	-	4.9	7	V
Włókno diody naprzód	VSD	VGS=-5V, ISD=20A, Tj=175°C	-	4.1	-	V
Prąd ciągły diodowy	IS	VGS=-5V	-	75	-	A
Odwrotny czas odzyskiwania	trr	VGS=-5V,	-	32	-	n
Opłata odwrotna za odzyskanie	Qrr	ISD=35A,	-	769	-	nC
Szczyt odwrotnego prądu odzysku	Irrm	VR=800V, di/dt=3000A/μs	-	39	-	A

Odwrót Diody Charakterystyka @Tc=25°C (chyba że w przeciwnym razie określone)

Pozycja	Symbol	Warunki	Min.	Wartości Typowy.	Max.	Jednostka
Odporność termiczna od połączenia do obudowy	RθJC		-	0.41	-	°C/W

Typowe Wydajność

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 3

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 4

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 5

Typowe Wydajność

Typowe Wydajność

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 12

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 13

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 14

Typowe Wydajność

1200V Hybrid SiC Discretes Mosfet DS-SPS40MA12E4S-S03130001 V1.0 15

Jest to tranzystor o działaniu pola półprzewodnikowo-metalowo-tlenkowego z węglem krzemowym (SiC) (MOSFET) o napięciu nominalnym 1200 V i opór w stanie aktywnym (RDS ((on)) 40 miliomersów (40mΩ).SiC MOSFETs są znane ze swojej zdolności wysokiego napięcia i niskiego oporu w stanie pracy, co czyni je odpowiednimi do wydajnych zastosowań w dziedzinie elektroniki energetycznej, takich jak konwertery wysokiej częstotliwości i pojazdy elektryczne.Oporność 40mΩ w stanie aktywnym wskazuje na stosunkowo niskie straty mocy podczas przewodzenia, przyczyniając się do zwiększenia wydajności w zastosowaniach o dużej mocy.

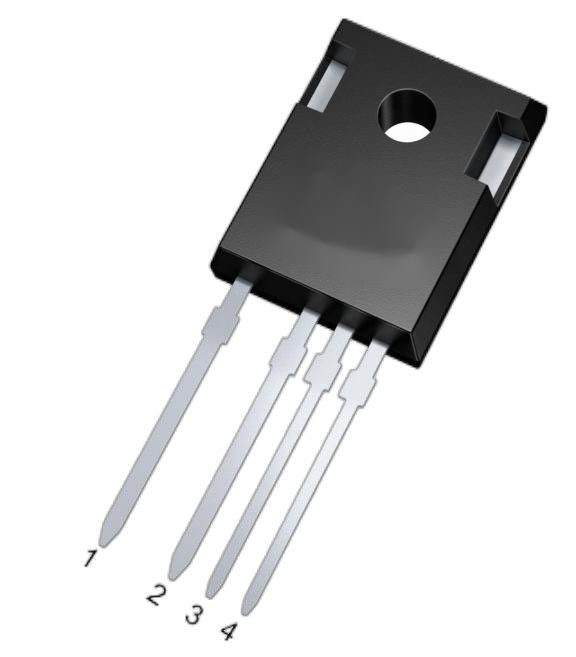

Pakiet Opis: TO-247-4L
