Szczegóły produktu
Numer modelu: SPS100B17G3R8
Warunki płatności i wysyłki
Konfiguracja: |
Falownik 3-fazowy |
Prąd - kolektor (Ic) (maks.): |
200A |
Prąd — odcięcie kolektora (maks.): |
1mA |
Opłata za bramkę: |
100nC |
Typ wejścia: |
Standardowy |
Rodzaj montażu: |
Mocowanie podwozia |
Temperatura pracy: |
-40°C ~ 150°C |
Opakowanie / Pudełko: |
Moduł 34mm |
Rodzaj opakowania: |
Moduł |
Moc — maks: |
1,2kw |
Czas przywracania wstecznego (trr): |
100ns |
Przełączanie energii: |
1.2mJ |
Napięcie — awaria kolektora-emitera (maks.): |
600 V |
napięcie - nasycenie zbiornika emitoru (maksymalnie): |
1,8 V |
Konfiguracja: |
Falownik 3-fazowy |
Prąd - kolektor (Ic) (maks.): |
200A |
Prąd — odcięcie kolektora (maks.): |
1mA |
Opłata za bramkę: |
100nC |
Typ wejścia: |
Standardowy |
Rodzaj montażu: |
Mocowanie podwozia |
Temperatura pracy: |
-40°C ~ 150°C |
Opakowanie / Pudełko: |
Moduł 34mm |
Rodzaj opakowania: |
Moduł |
Moc — maks: |
1,2kw |
Czas przywracania wstecznego (trr): |
100ns |
Przełączanie energii: |
1.2mJ |
Napięcie — awaria kolektora-emitera (maks.): |
600 V |
napięcie - nasycenie zbiornika emitoru (maksymalnie): |
1,8 V |
Solid Power-DS-SPS100B17G3R8-S04010015 V1.0

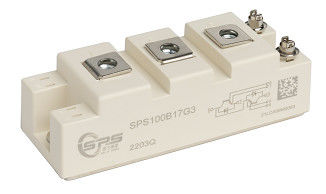

1700 V 100A IGBT Połowa mostek Moduł
1700 V 100A IGBT
Charakterystyka:
D Technologia 1700V Trench+ Field Stop
□ Diody z szybkim i miękkim odzyskiwaniem
□ VCE ((sat)o dodatnim współczynniku temperatury
□ Niskie straty w przypadku zmiany
Typowe Zastosowanie:
□ Silnik/serwo napęd
□ Konwertery o dużej mocy
□ UPS
□ Energia fotowoltaiczna
Pakiet
Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
Napięcie badawcze izolacji |
VISOL | RMS, f = 50 Hz, t = 1 min |
4.0 |
kV |
|||
Materiał podstawy modułu |
Cu |
||||||
Izolacja wewnętrzna |
(klasa 1, IEC 61140) Podstawowa izolacja (klasa 1, IEC 61140) |
Al.2O3 |
|||||
Odległość wędrowania |
dCrype | terminal do zlewu cieplnego | 17.0 |
mm |
|||
dCrype | terminal do terminalu | 20.0 | |||||
Wypuszczenie |
dZrozumiałem | terminal do zlewu cieplnego | 17.0 |
mm |
|||
dZrozumiałem | terminal do terminalu | 9.5 | |||||
Indeks porównawczy śledzenia |
CTI |
> 200 |
|||||
Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
Min. | Typowy. | Max, proszę. | |||||
Moduł indukcyjności wędrownej |
LsCE |
20 |
nH |
||||
Moduł oporu ołowiowego, końcówki - chip |
RCC+EE | TC= 25°C |
0.65 |
mΩ |
|||
Temperatura przechowywania |
Tstg |
-40 |
125 |
°C | |||
Moment montażowy do montażu modułu |
M6 |
3.0 |
5.0 |
Nm |
|||
Moment obrotowy połączenia końcowego |
M5 |
2.5 |
5.0 |
Nm |
|||
Waga |
G |
160 |
g |
IGBT
Pozycja | Symbol | Warunki | Wartości | Jednostka | |
Napięcie kolektoru-emiteru |
VCES | Twj= 25°C |
1700 |
V |
|
Maksymalne napięcie w drzwiach emiterów |
VGES |
± 20 |
V |
||
Przejściowe napięcie bramy-emiter |
VGES | tp≤ 10 μs, D=0.01 |
± 30 |
V |
|
Prąd stały w kolektorze prądu stałego |
Ja...C | TC= 25°C | 180 |
A |
|
TC=100°C | 100 | ||||
Prąd pulsujący kolektor,tp ograniczony przez Tjmax |
ICpulse |
200 |
A |
||
Rozpraszanie mocy |
Ptot |
535 |
W |
Charakterystyka Wartości
Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
Min. | Typowy. | Max, proszę. | |||||
Napięcie nasycenia zbiornika-emiteru |
VCE (sat) | Ja...C=100A, VGE=15V | Twj= 25°C | 1.65 | 1.95 |
V |
|
Twj= 125°C | 1.90 | ||||||
Twj= 150°C | 1.92 | ||||||
Progowe napięcie bramy |
VGE ((th) | VCE=VGEJa...C=4mA |
5.0 |
5.8 |
6.5 |
V |
|
Prąd odcięty od kolektora do emiterów |
ICES | VCE=1700V, VGE=0V | Twj= 25°C | 100 | μA | ||
Twj= 150°C | 5 | mA | |||||
Prąd wycieku z bramy emiterów |
IGES | VCE=0V,VGE=±20V, Twj= 25°C | -200. | 200 | nA | ||
Opłata bramy |
QG | VCE= 900 V, IC= 75A, VGE=±15V | 0.6 | μC | |||
Pojemność wejściowa |
Cies | VCE=25V, VGE=0V, f =100kHz | 9.00 |
nF |
|||
Pojemność wyjściowa |
Coes | 0.58 | |||||
Pojemność odwrotnego przenoszenia |
Cres | 0.14 | |||||
Rezystor bramy wewnętrznej |
RGint | Twj= 25°C | 9 | Ω | |||
Czas opóźnienia włączenia, obciążenie indukcyjne |
Td (włączony) | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Twj= 25°C | 194 | n | ||
Twj= 125°C | 218 | n | |||||
Twj= 150°C | 222 | n | |||||
Czas wzrostu, obciążenie indukcyjne |
tr | Twj= 25°C | 48 | n | |||
Twj= 125°C | 60 | n | |||||
Twj= 150°C | 66 | n | |||||
Czas opóźnienia wyłączenia, obciążenie indukcyjne |
td ((wyłączony) | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Twj= 25°C | 322 | n | ||
Twj= 125°C | 494 | n | |||||
Twj= 150°C | 518 | n | |||||
Czas upadku, obciążenie indukcyjne |
tf | Twj= 25°C | 500 | n | |||
Twj= 125°C | 676 | n | |||||
Twj= 150°C | 740 | n | |||||
Strata energii włączania na impuls |
Eon | VCC= 900V,IC=100A RG= 5,1Ω, VGE=±15V | Twj= 25°C | 20.1 | mJ | ||
Twj= 125°C | 33.4 | mJ | |||||
Twj= 150°C | 36.8 | mJ | |||||
Wyłącz utrata energii na impuls |
Eof | Twj= 25°C | 20.7 | mJ | |||
Twj= 125°C | 30.6 | mJ | |||||
Twj= 150°C | 32.8 | mJ | |||||
Dane SC |
ISC | VGE≤ 15V, VCC=900V | tp≤10 μs Twj= 150°C |
360 |
A |
||
IGBT opór cieplny, skrzynia łącznikowa |
RthJC | 0.28 | K / W | ||||
Temperatura pracy |
TJop | -40 | 175 | °C |
Diody
Pozycja | Symbol | Warunki | Wartości | Jednostka | |
Powtórne napięcie odwrotne |
VRRM | Twj= 25°C |
1700 |
V |
|
Prąd ciągły prądu stałego |
Ja...F | TC= 25°C | 140 |
A |
|
TC=100°C | 100 | ||||
Prąd impulsowy diody,tp ograniczony przez TJmax |
IFpulse | 200 |
Charakterystyka Wartości
Pozycja | Symbol | Warunki | Wartości | Jednostka | |||
Min. | Typowy. | Max, proszę. | |||||
Włókno przednie |
VF | Ja...F= 100A, VGE=0V | Twj= 25°C | 2.00 | 2.40 |
V |
|
Twj= 125°C | 2.15 | ||||||
Twj= 150°C | 2.20 | ||||||
Odwrotny czas odzyskania |
trr |
Ja...F=100A dIF/dt=-2100A/μs (T)wj= 150°C) VR= 900V, VGE=-15V |
Twj= 25°C | 120 |
n |
||
Twj= 125°C | 180 | ||||||
Twj= 150°C | 200 | ||||||
Maksymalny prąd odwrotnego odzysku |
IRRM | Twj= 25°C | 193 |
A |
|||
Twj= 125°C | 216 | ||||||
Twj= 150°C | 218 | ||||||
Opłata odwrotna za odzyskanie |
QRR | Twj= 25°C | 20 |
μC |
|||
Twj= 125°C | 40 | ||||||
Twj= 150°C | 47 | ||||||
Strata energii odzysku odwrotnego na impuls |
Erec | Twj= 25°C | 4.9 |
mJ |
|||
Twj= 125°C | 21.2 | ||||||
Twj= 150°C | 24.1 | ||||||
Dioda oporu termicznego, skrzynia łącznikowa |
RthJCD |
0.40 |
K / W |
||||
Temperatura pracy |
TJop |
-40 |
175 |
°C |
Produkcja charakterystyczna (typowa) Wydajność charakterystyczny (typowy)
Ja...C= f (V)CE) IC= f (V)CE) Twj= 150°C
Przeniesienie charakterystyczna (typowa) Zmiana straty IGBT(typowe)
Ja...C= f (V)GE) E = f (RG)
VCE= 20 V VGE= ±15V, IC= 100A, VCE= 900V
IGBT RBSOA
Zmiana straty IGBT(typowy) Odwrót stronniczość bezpieczne działający Obszar (RBSOA)
E = f (IC) IC=f (V)CE)
VGE= ±15V, RG= 5.1Ω, VCE= 900 V VGE= ±15V, Rgoff= 5.1Ω, Twj= 150°C
Typowe pojemność jako a) funkcja z kolektor-emiter napięcie Ładowanie bramkowe (typowe)
C = f (V)CE) VGE= f (QG)
f = 100 kHz, VGE= 0V IC= 100A, VCE= 900V
IGBT
IGBT przejściowe termiczne impedancja jako a) funkcja o pulsie szerokość Do przodu charakterystyczny z Diody (typowy)
Zth(j-c) = f (t) IF= f (V)F)
Utraty przełączania Diody (typowe)straty diody (typowe)
ERec= f (RG) ERec= f (IF)
Ja...F= 100A, VCE= 900V RG= 5,1Ω, VCE= 900V
Diody przejściowe termiczne impedancja jako a) funkcja z puls szerokość
Zth(j-c) = f (t)
"Modul półmocu IGBT 1700V 100A" integruje dwa IGBT w konfiguracji półmocu, nadającej się do zastosowań wymagających umiarkowanej mocy.Zapewnia precyzyjną kontrolę napięcia (1700V) i prądu (100A)Szczegółowe specyfikacje można znaleźć w karcie producenta.
Obwód schemat nagłówek
Pakiet zarysy
Wymiary (mm)
mm
