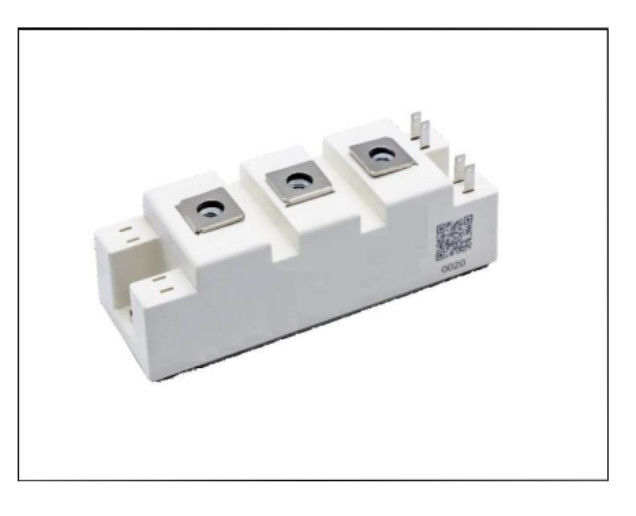

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

Name: Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
Brand: Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
SKU: SPS150B12G3M4
Rating: 4.5 (122 reviews)

Szczegóły produktu

Numer modelu: SPS150B12G3M4

Warunki płatności i wysyłki

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                Moduł IGBT o wysokiej mocy 34 mm, Moduł IGBT o wysokiej mocy 150A, Moduł 150A IGBT 34 mm


Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

Solid Power-DS-SPS150B12G3M4-S0401G0021 V1.0.

1200 V 150A IGBT Połowa mostek Moduł

1200 V 150A IGBT

Charakterystyka:

D Technologia 1200V Trench+ Field Stop

□ Diody z szybkim i miękkim odzyskiwaniem

□ V_{CE ((sat)}o dodatnim współczynniku temperatury

□ Niskie straty w przypadku zmiany

Typowe Zastosowanie:

□ Silnik/serwo napęd

□ Konwertery o dużej mocy

□ UPS

□ Energia fotowoltaiczna

Pakiet

Pozycja	Symbol	Warunki		Wartości			Jednostka
Napięcie badawcze izolacji	VISOL	RMS, f = 50 Hz, t = 1 min		4.0			kV
Materiał podstawy modułu				Cu
Izolacja wewnętrzna		(klasa 1, IEC 61140) Podstawowa izolacja (klasa 1, IEC 61140)		Al.₂O₃
Odległość wędrowania	dCrype	terminal do zlewu cieplnego		17.0			mm
	dCrype	terminal do terminalu		20.0
Wypuszczenie	dZrozumiałem	terminal do zlewu cieplnego		17.0			mm
	dZrozumiałem	terminal do terminalu		9.5
Indeks porównawczy śledzenia	CTI			> 200

Pozycja	Symbol	Warunki		Wartości			Jednostka
				Min.	Typowy.	Max, proszę.
Moduł indukcyjności wędrownej	LsCE				20		nH
Moduł oporu ołowiowego, końcówki - chip	RCC+EE		T_C= 25°C		0.65		mΩ
Temperatura przechowywania	Tstg			-40		125	°C
Moment montażowy do montażu modułu	M6			3.0		5.0	Nm
Moment obrotowy połączenia końcowego	M5			2.5		5.0	Nm
Waga	G				160		g

IGBT

Maksymalny Rated Wartości

Pozycja	Symbol	Warunki		Wartości	Jednostka
Napięcie kolektoru-emiteru	VCES		T_wj= 25°C	1200	V
Maksymalne napięcie w drzwiach emiterów	VGES			± 20	V
Przejściowe napięcie bramy-emiter	VGES	t_p≤ 10 μs, D=0.01		± 30	V
Prąd stały w kolektorze prądu stałego	Ja..._C		T_C= 25°C	200	A
Prąd stały w kolektorze prądu stałego	Ja..._C		T_C=100°C	150	A
Prąd pulsujący kolektor,tp ograniczony przez T_jmax	ICpulse			300	A
Rozpraszanie mocy	Ptot			600	W

Charakterystyka Wartości

Pozycja	Symbol	Warunki		Wartości			Jednostka
Pozycja	Symbol	Warunki		Min.	Typowy.	Max, proszę.	Jednostka
Napięcie nasycenia zbiornika-emiteru	VCE (sat)	Ja..._C= 150A, V_GE=15V	T_wj= 25°C		1.50	1.80	V
			T_wj= 125°C		1.65
			T_wj= 150°C		1.70
Progowe napięcie bramy	VGE ((th)	V_CE=V_GEJa..._C=6mA		5.0	5.8	6.5	V
Prąd odcięty od kolektora do emiterów	ICES	V_CE=1200V, V_GE=0V	T_wj= 25°C			100	μA
Prąd odcięty od kolektora do emiterów	ICES	V_CE=1200V, V_GE=0V	T_wj= 150°C			5	mA
Prąd wycieku z bramy emiterów	IGES	V_CE=0V,V_GE=±20V, T_wj= 25°C		-200.		200	nA
Opłata bramy	Q_G	V_CE=600V, I_C= 150A, V_GE=±15V			1.8		μC
Pojemność wejściowa	Cies	V_CE=25V, V_GE=0V, f =100kHz			30.0		nF
Pojemność wyjściowa	Coes				0.95
Pojemność odwrotnego przenoszenia	Cres				0.27
Rezystor bramy wewnętrznej	RGint	T_wj= 25°C			2		Ω
Czas opóźnienia włączenia, obciążenie indukcyjne	Td (włączony)	V_CC= 600V,I_C=150A R_G= 3,3Ω, V_GE=±15V	T_wj= 25°C		128		n
			T_wj= 125°C		140		n
			T_wj= 150°C		140		n
Czas wzrostu, obciążenie indukcyjne	t_r		T_wj= 25°C		48		n
			T_wj= 125°C		52		n
			T_wj= 150°C		52		n
Czas opóźnienia wyłączenia, obciążenie indukcyjne	td ((wyłączony)	V_CC= 600V,I_C=150A R_G= 3,3Ω, V_GE=±15V	T_wj= 25°C		396		n
			T_wj= 125°C		448		n
			T_wj= 150°C		460		n
Czas upadku, obciążenie indukcyjne	t_f		T_wj= 25°C		284		n
			T_wj= 125°C		396		n
			T_wj= 150°C		424		n
Strata energii włączania na impuls	Eon	V_CC= 600V,I_C=150A R_G= 3,3Ω, V_GE=±15V	T_wj= 25°C		4.9		mJ
			T_wj= 125°C		7.6		mJ
			T_wj= 150°C		8.3		mJ
Wyłącz utrata energii na impuls	Eof		T_wj= 25°C		16.1		mJ
			T_wj= 125°C		21.7		mJ
			T_wj= 150°C		22.5		mJ
Dane SC	ISC	V_GE≤ 15V, V_CC=800V	tp≤10 μs T_wj= 150°C			650	A
IGBT opór cieplny, skrzynia łącznikowa	RthJC					0.25	K / W
Temperatura pracy	TJop			-40		150	°C

Diody

Maksymalny Rated Wartości

Pozycja	Symbol	Warunki		Wartości	Jednostka
Powtórne napięcie odwrotne	VRRM		T_wj= 25°C	1200	V
Prąd ciągły prądu stałego	Ja..._F			150	A
Prąd impulsowy diody,tp ograniczony przez T_Jmax	IFpulse			300	A

Charakterystyka Wartości

Pozycja	Symbol	Warunki		Wartości			Jednostka
				Min.	Typowy.	Max, proszę.
Włókno przednie	V_F	Ja..._F= 150A, V_GE=0V	T_wj= 25°C		2.30	2.70	V
			T_wj= 125°C		2.50
			T_wj= 150°C		2.50
Odwrotny czas odzyskania	trr	Ja..._F=150A dI_F/dt=-3300A/μs (T)_wj= 150°C) V_R= 600 V, V_GE=-15V	T_wj= 25°C		94		n
			T_wj= 125°C		117
			T_wj= 150°C		129
Maksymalny prąd odwrotnego odzysku	IRRM		T_wj= 25°C		151		A
			T_wj= 125°C		166
			T_wj= 150°C		170
Opłata odwrotna za odzyskanie	QRR		T_wj= 25°C		15.6		μC
			T_wj= 125°C		23.3
			T_wj= 150°C		24.9
Strata energii odzysku odwrotnego na impuls	Erec		T_wj= 25°C		6.7		mJ
			T_wj= 125°C		10.9
			T_wj= 150°C		11.9
Dioda oporu termicznego, skrzynia łącznikowa	RthJCD					0.46	K / W
Temperatura pracy	TJop			-40		150	°C

Produkcja charakterystyczna (typowa) Wydajność charakterystyczny (typowy)

Ja..._C= f (V)_CE) I_C= f (V)_CE) T_wj= 150°C

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 5

IGBT

Przeniesienie charakterystyczna (typowa) Zmiana straty IGBT(typowe)

Ja..._C= f (V)_GE) E = f (R_G)

V_CE= 20 V V_GE= ±15V, I_C= 150A, V_CE= 600V

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 6

IGBT RBSOA

Zmiana straty IGBT(typowy) Odwrót stronniczość bezpieczne działający Obszar (RBSOA)

E = f (I_C) I_C=f (V)_CE)

V_GE= ±15V, R_G= 3.3Ω, V_CE= 600 V V_GE= ±15V, R_goff= 5.1Ω, T_wj= 150°C

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 7

Typowe pojemność jako a) funkcja z kolektor-emiter napięcie Ładowanie bramkowe (typowe)

C = f (V)_CE) V_GE= f (Q_G)

f = 100 kHz, V_GE= 0V I_C= 150A, V_CE= 600V

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 8

IGBT do przodu charakterystyczny z Diody (typowy)

IGBT przejściowe termiczne impedancja jako a) funkcja o pulsie szerokośćJa..._F= f (V)_F)

Zth(j-c) = f (t)

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 9

Utraty przełączania Diody (typowe)straty diody (typowe)

E_Rec= f (R_G) E_Rec= f (I_F)

Ja..._F= 150A, V_CE= 600V R_G= 3,3Ω, V_CE= 600V

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 10

Diody przejściowe termiczne impedancja jako a) funkcja z puls szerokość

Zth(j-c) = f (t)

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 11

Moduł półmocu 1200V 150A IGBT łączy dwa IGBT w konfiguracji półmocu.o napięciu nieprzekraczającym 1200 V,Skuteczne chłodzenie jest niezbędne do niezawodnej pracy, a szczegółowe specyfikacje można znaleźć w karcie producenta.

Obwód schemat nagłówek

Moduł IGBT o wysokiej mocy 150A 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 12

Pakiet zarysy

Wymiary (mm)
